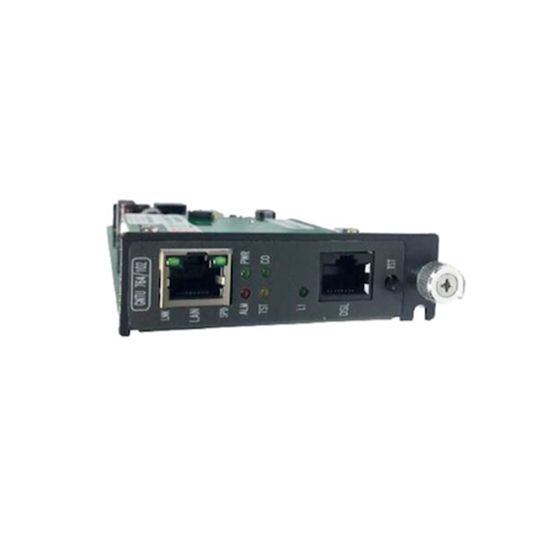

مودم تاینت GNTU 764-102

مشخصات و اطلاعات مودم تاینت GNTU 764-102

مودم تاینت GNTU 764-102 یک مینی ترمینال (mini-terminal) می باشد و با پشتیبانی از آخرین استاندارد G.SHDSL.bis امکان انتقال ترافیک را از رابط اترنت با استفاده از لینک G.SHDSL.bis 15/30/60 مگابیت بر ثانیه فراهم می کند. مودم های سری GNTU 764/10x یکی از تجهیزات انتقال EFM G.SHDSL.bis برای گسترش سیگنال FE می باشد که کانال FE را در یک لینک G.SHDSL.bis جمع آوری کرده است.

سرعت خط اتوماتیک بر روی مودم تاینت GNTU 764-102 می تواند تا 15 مگابیت بر ثانیه بیش از خط مسی 2 سیم باشد. کانال عملیات جاسازی شده (EOC) بین قسمت های محلی و از راه دور برای پیکربندی سیستم، آزمایش، عملکرد و نظارت بر زنگ کانال E/FE و لینک G.SHDSL.bis ساخته شده است. گذاری خط TC-PAM 16/32/64/128 را تأیید می کند.

قابلیت های مودم تاینت GNTU 764-102 :

• قابلیت همکاری با مودم های سری GNTU 764/40x
• گسترش اترنت Point to point بر روی خطوط مسی چندگانه SHDSL.bis
• تکنولوژی اتصال IEEE 802.3ah EFM 2Base-TL
• سازگار با استاندارد ITU-T G.991.2، کدگذاری خط TC-PAM 16/32/64/128
• 1، 2 یا 4 جفت SHDSL.bis با سرعت 5.7 مگابیت بر ثانیه در هر جفت
• پشتیبانی از حداکثر نرخ توسعه 60 مگابیت بر ثانیه بر روی 4 جفت مسی
• قابلیت انتخاب حالت های CO و CPE
• قابلیت انتخاب خودکار نرخ خط با فعال کردن Line Probe
• دارای نشانگرهای LED در پنل جلو برای نظارت و مانیتورینگ آسان
• نصب آسان با کنسول، Telnet ،WEB GUI و SNMP
• دارای دکمه تست در پنل جلو برای تشخیص آسان loop
• ارائه تشخیص گسترده از جمله loopback، مانیتورینگ و نظارت عملکرد SHDSL.bis
• قابلیت ارتقاء آسان نرم افزار برای واحدهای مستقر در فیلد از طریق TFTP
• حفاظت از خط DSL برای انتقال داده
• سوئیچینگ و bridging اترنت با اولویت بندی VLAN و QoS

مشخصات فنی مودم تاینت GNTU 764-102:

1-رابط شبکه – SHDSL.bis

•  نوع : 2 سیم
• استاندارد: ITU-T G.991.2 ،ETSI 101 524
• پروتکل اتصال Bonding protocol): IEEE 802.3ah EFM 2Base-TL)
• سرعت خط: (n x 64Kbps، n=3~239(2w)، 6~478(4w)، 12~956(8w
• کانکتور: 1xRJ-45
• کدگذاری خط: TC-PAM 16/32/64/128
• 135w:Impedance
• سازگار با ITU K.21

2-رابط کاربری (User Interface)

•  نوع اترنت: 10/100Base-T
• کانکتور: 1x RJ-45
• پشتیبانی از کنترل جریان 802.3x
• تشخیص خودکار MDI/MDIX، پشتیبانی از Full duplex / Half duplex
• مذاکره خودکار (Auto-negotiation) برای سرعت و duplex

3-عملکرد L2 اترنت (Ethernet L2 function)

•  پشتیبانی از عملکرد شفاف bridge با استاندارد d1
• پشتیبانی از عملکرد فیلتر Bridge بر اساس آدرس های MAC مقصد
• مقیاس پذیری کنترل پهنای باند هر پورت (Step = K64، تا حداکثر 100M)
• پشتیبانی از کنترل جریان استاندارد x3 و آدرس یادگیری MAC 2K
• طول بسته اترنت حداکثر تا 1664 بایت
• ارائه برچسب گذاری 802.1q VLAN، پشتیبانی از امکانات QoS 802.1p

4-مدیریت (Management)

•  پیکربندی از طریق پورت craft VT-100 ،Telnet ،WEB GUI
• مرورگرهای وب چندگانه از جمله IE ،Firefox ،Chrome پشتیبانی می شوند.
• پشتیبانی از مدیریت از راه دور
• Loopback از راه دور و محلی برای تشخیص
• پشتیبانی از عملکرد تابع مانیتورینگ
• دکمه تست در پنل جلو برای تست آسان سلامت loop
• دکمه reset به حالت پیش فرض در پنل جلو

5-نیازمندی های پاور (Power Requirement)

آداپتور پاور خارجی (DC/DC ،AC/DC (12V, 1A
