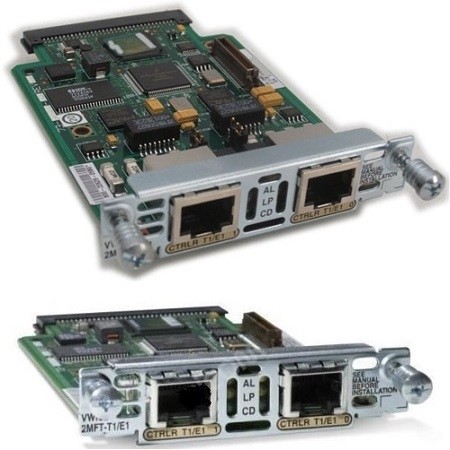

کارت VWIC2-2MFT-T1/E1 که قابل نصب بر روی روتر های سیسکو سری 2800 و 3800 است، به شما این امکان را میدهد تا خطوط دیجیتال (خطوط E1 یا T1) را به روتر متصل کنید. در صورتی که از CallManager سیسکو (CUCM یا CME) استفاده میک نید و می خواهید توسط یک خط E1 به شبکه مخابرات (PSTN) دسترسی داشته باشید، نیاز به کارت VWIC2-2MFT-T1/E1 دارید. هرچند CUCM و CME می توانند از Voice Gateway های دیگر نظیر Quintom Tenor یا Dinstart استفاده برای اتصال به شبکه PSTN استفاده کنند، با این همه مدیریت، کارایی و کیفیت استفاده از VWIC2-2MFT-T1/E1 کاملاً محسوس است.

علاوه امکان اتصال VWIC2-2MFT-T1/E1 به شبکه PSTN، می توان آن را به PBX نیز متصل کرد. به طور مثال PBX ای دارید که از شبکه IP پشتیبانی نمی کند و میخواهید آن را به شبکه IP متصل کرده، در نهایت شعب خود را بدون نیاز به تغییر PBX از طریق WAN به یکدیگر متصل کنید. کافیست PBX را توسط کابل E1 به VWIC2-2MFT-T1/E1 متصل کرده و پروتکل QSIG را بر روی آن تنظیم کنید.

در این سناریو، PBX دو شعبه توسط روتر های سیسکو که ماژول VWIC2-2MFT-T1/E1 بر روی آنها نصب شده، به یکدیگر متصل شده اند. CallManager های سیسکو به نحوی تنظیم شده اند که به طور پیش فرض تماس ها را از طریق IP WAN انتقال دهند و در صورت قطع شدن ارتباط WAN، بدون اینکه کاربران متوجه شوند، تماس ها از طریق شبکه PSTN منتقل میشوند.

VWIC2-2MFT-T1/E1 علاوه بر انتقال Voice، قادر به انتقال دیتا نیز میباشد. در صورتی که VWIC2-2MFT-T1/E1 را به صورت دیتا تنظیم کنید، هر یک از پورت های آن پهنای باند 2Mbps به شما ارائه خواهد کرد.

لازم به ذکر است به دلیل ارسال Voice و دیتا به طور همزمان از طریق IP WAN، در این سناریو حتما نیاز به راه اندازی مکانیزم های QoS جهت اولویت دادن Voice به دیتا خواهیم داشت. در غیر این صورت کیفیت تماس بین دو شعبه از طریق IP WAN، مطلوب نخواهد بود.

دانلود دیتا شیت ماژول سیسکو VWIC2-2MFT-T1/E1
